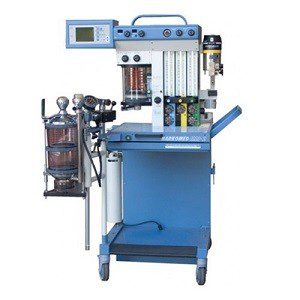

دستگاه بیهوشی اتاق عمل Drager Narkomed MRI

دستگاه بیهوشی اتاق عمل Drager Narkomed MRI

دستگاه بیهوشی اتاق عمل Drager Narkomed MRI یک سیستم بیهوشی منحصر به فرد است. این تنها دستگاهی است که دارای یک ونتیلاتور یکپارچه و مانیتور VPO است که برای عملکرد بدون فاصله یا محدودیت های الکترومغناطیسی در محیط های MRI محافظ یا بدون محافظ تا حداکثر 3.0 تسلا طراحی و مهندسی شده است.

این ویژگی عملکرد با حداقل فضای مورد نیاز بین بیمار و دستگاه را امکان پذیر می کند. این مزیت فضایی می تواند در هنگام اسکن بیماران اطفال و نوزادان مورد توجه قرار گیرد.

میدان های مغناطیسی قوی که تصاویر دقیقی از بیمار ایجاد می کند، می تواند منشأ مشکلات اساسی با تجهیزات استاندارد بیهوشی باشد. حتی در تماس مستقیم با MRI، Narkomed MRI قابل اعتماد عمل می کند و هیچ اعوجاج تصویر قابل تشخیصی ایجاد نمی کند. Narkomed MRI یک ونتیلاتور الکترونیکی یکپارچه و یک مانیتور حجم بازدم، فشار راه هوایی و اکسیژن را در یک واحد فشرده ترکیب می کند.

• معرفی
• مشخصات
• برق
• تحویل گاز
• بخارساز

دستگاه بیهوشی اتاق عمل Drager Narkomed MRI

دستگاه بیهوشی اتاق عمل Drager Narkomed برای تصویربرداری رزونانس مغناطیسی (MRI) استفاده می شود. این واحد دارای قابلیت اطمینان ثابت شده ونتیلاتور AV2+، یک پایه بخارساز تکی برای بخارسازهای سبک 19.1 و نمایشگر حجم، فشار و اکسیژن CORm در واحدهای نسل اول است.

ماشین‌های نسل دوم از یک نمایشگر از نوع Drager GS با نظارت بر اکسیژن، حجم و فشار استفاده می‌کنند. مجموعه جاذب حس آشنای نارکومد را در یک مدل سازگار با MRI منتقل می کند. این تجهیزات پزشکی بیهوشی کوچک است و در مجاورت قوی ترین آهنرباها آزمایش شده است.

• ونتیلاتور: ونتیلاتور دو مداره پنوماتیک دم بالارونده به سبک AV2+ بدون جبران حجم دم بازدمی. کنترل صدا حالت ها (VCV)، دستی / خود به خود. سوئیچ کیسه مکانیکی / ونتیلاتور.
• چک لیست ماشین: چک لیست دستی به سبک FDA.
• فلومترها: شیر سوزنی سنتی با صفحه نمایش لوله جریان شیشه ای.
• مدار تنفس: سر جاذب سنتی. مدار تنفسی حجم بیشتری دارد (قطوس جاذب دوگانه). ممکن است از گرانول های شل یا قوطی های از پیش پر شده استفاده شود. ممکن است با مدارهای غیر تنفس مجدد استفاده شود.
• قطع برق: اکثر عملکردها به جز نظارت بر بیمار در هنگام قطع برق حفظ می شوند، زیرا این یک ماشین مکانیکی-پنوماتیکی اساسی است.

مشخصات دستگاه بیهوشی اتاق عمل Drager Narkomed MRI

• ابعاد: (W xHxD) 31.5 × 53 اینچ x 27 اینچ (80 x 135.3 x 68.6 سانتی‌متر)
• وزن: 230 پوند (104.3 کیلوگرم)
• وزن شارژر باتری: 3 پوند (1.36 کیلوگرم)

برق دستگاه بیهوشی اتاق عمل Drager Narkomed

• منبع تغذیه 120 ولت 100 – 120 VAC @ 50/60 هرتز
• منبع تغذیه 220/240 ولت 200 – 240 VAC @ 50/50 هرتز

باتری دستگاه بیهوشی اتاق عمل Drager Narkomed

• زمان ذخیره انرژی ” 3 ساعت
• زمان شارژ ” 16 ساعت

سیستم تحویل گاز دستگاه بیهوشی اتاق عمل Drager Narkomed

• تعداد گاز 3 قابلیت گاز (O2، N2O، هوا)
• سرعت فلاش اکسیژن 55 لیتر در دقیقه
• تامین اکسیژن کم
• هشدار فشار 34 – 40 psi

بخارساز دستگاه بیهوشی اتاق عمل Drager Narkomed

• بخار 2000
• موقعیت های 2
• نصب ثابت

ونتیلاتور دستگاه بیهوشی اتاق عمل Drager Narkomed

• AV 2+
• فرکانس 1 – 99 (در 1 BPM افزایش)
• نسبت I:E 4:1 -1: 4.5
• جریان دمی 10-100 لیتر در دقیقه
• حجم دم بازدم 20 -1500 میلی لیتر
• تنظیم محدودیت فشار 15 -120 cmH2O

نظارت بر اکسیژن دستگاه بیهوشی اتاق عمل Drager Narkomed

• محدوده نمایش 10 -100٪
• وضوح 1 vol% O2

مانیتورینگ فشار راه هوایی دستگاه بیهوشی اتاق عمل Drager Narkomed

• محدوده نمایش -10 تا 125 سانتی متر H2O
• وضوح 1 cmH2O
• پایش حجم دم بازدم
• محدوده نمایش 0.01 – 2.0 L
• وضوح 0.01 میلی لیتر

الزامات ابزار دستگاه بیهوشی اتاق عمل Drager Narkomed MRI

• این سیستم با منبع الکتریکی 120 VAC @ 50/60 هرتز کار می کند.
• مجموعه های رگولاتور و یوک برای سیلندرهای O2 و N2O خارجی.
• شیلنگ های O2، N2O و هوا برای اتصال منابع خط لوله به اتصالات دستگاه DISS.

آزمایشات با اسکنر MRI تا 3.0 تسلا (حفاظ دار یا بدون محافظ)

• آزمایش با لمس دستگاه MRI انجام شد.
